Internet Protocol

Introduction

IP 是整個網路中最廣為人知的協議，它位於第三層網路層，是網路能夠串連起來的基礎。

網路並不是由一個單一的系統所構成，而是由非常多獨立的網路組合而成，也就是所謂的 Network of Networks。在這個巨大的網路集合中，每個網路內部都有不同的規則以及連接方式，而我們不可能統一所有的硬體來讓網路能互相連結，因此，需要有一個標準來讓這些網路彼此能互相溝通，而這個標準就是 IP。

IP 協議中包含了三個重要的概念 :

packet switch : 網路拋棄了傳統的 circuit switch 方式，而是將資料分割成 packet，每個 packet 都是獨立的單位，這使得路由器在處理封包時不需要關心其他封包的狀況
address : IP 為每個連上網路的設備提供了一個地址，使網路中的每一個設備都能被準確定位
best effort model : IP 並不保證封包一定會送達，也不保證不會失序或重複發送，這個決定看似不是很好，但正是因為放棄了這些保證，使得網路可以輕易的擴張

IP Address

在 IP 協議中，有 IPv4 跟 IPv6 兩種不同的地址，其中 IPv4 的地址長度是 32 bit (255.255.255.255)，而 IPv6 則是 128 bit (2001:0db8:85a3:0000:0000:8a2e:0370:7334)，IPv6 是為了解決 IPv4 地址不夠的問題而誕生的。

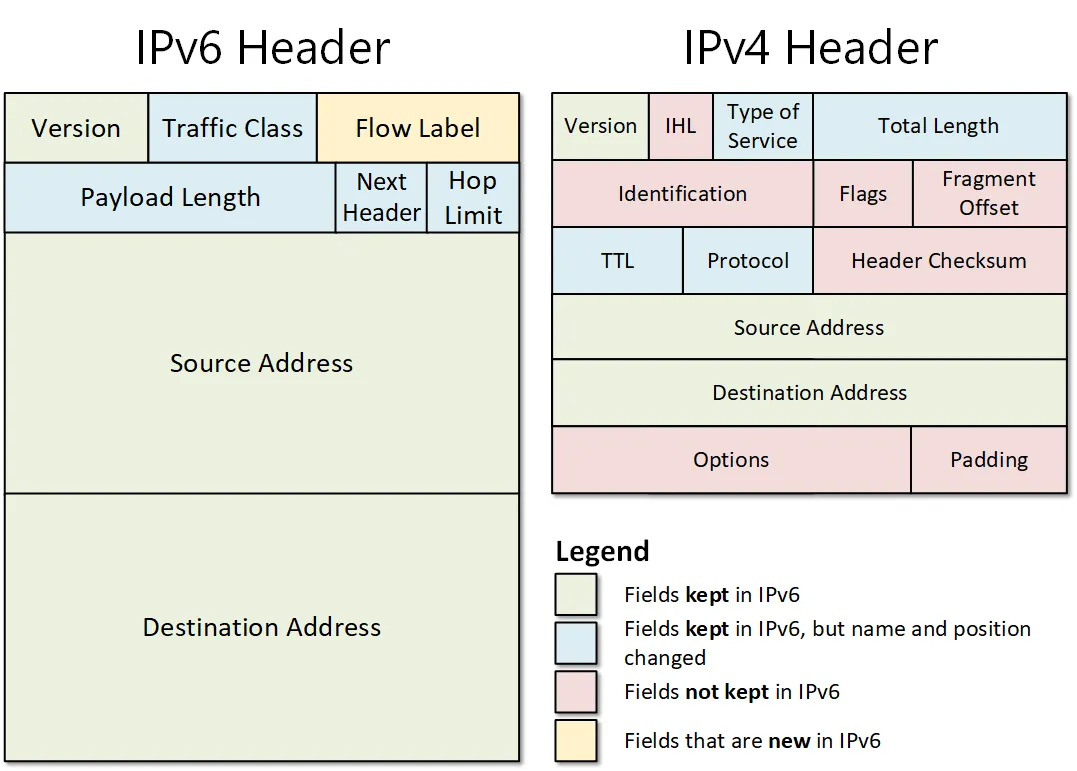

IPv4

Version : 用來表示是 IPv4 還是 IPv6
IHL : 定義標頭有多長，預設是 5 (20 Bytes)，最大是 15 (60 Bytes)
Type of Service : 用來標記封包的優先權，現代被 DSCP 跟 ECN 所使用
Identification : 是來自哪個大封包
Flags : 是否允許切封包以及是不是最後一個封包
Fragment Offset : 這個封包在原本的哪個位置
TTL : 存活時間，每經過一個路由器就 -1，防止封包在網路上無限傳
Protocol : 告訴接收端裡面的封包是哪個協議 (1=ICMP, 6=TCP, 17=UDP)
Header Checksum : 用於檢查標頭是否損壞
Source Address : 來源 IP
Destination Address : 目標 IP

其中 Identification、Flags、Fragment Offset 是用於分片的欄位，當一個大的封包通過一個較窄的網路時，路由器就需要幫忙拆分封包。

IPv6

Version : 同 IPv4 的 Version
Traffic Class : 同 IPv4 的 Type of Service
Flow Label : 用於標記是同一個 TCP 連線的封包
Payload Length : Data 的大小 (不含 header)
Next Header : IPv6 採用鏈狀的形式來擴充標頭，每個擴充標頭都會有這個欄位，直到指向最後一個標頭
Hop Limit : 同 IPv4 的 TTL
Source Address : 來源 IP
Destination Address : 目標 IP

其中 Flow Label 的設計比較有意思，雖然前面說 IP 並不保證封包不會亂序，但實際上為了效能考量還是會盡可能的保證順序來避免 TCP 重傳，以往這個操作需要讀取到第四層的 port 號來判斷，現在可以直接透過 IP + flow label 來判斷，減少拆包的耗時。

透過欄位可以知道，IPv6 跟 IPv4 最大的差別是 :

移除 checksum，因為 TTL 在每一跳都會減少，導致 checksum 在每一跳都要重算相當耗時，再加上原本第四層跟第二層也都有檢查機制，因此就在第三層移除了這個檢查
移除分片，如果因為封包太大過不去則會直接回傳錯誤並交給發送端重新處理

From IPv4 to IPv6

既然 IPv4 跟 IPv6 有完全不一樣的結構，那麼在這個過渡的期間要怎麼讓所有的網路設備都可以理解 IPv6 的封包就是一個需要考慮的問題。

最常見的方式是使用 tunnel 來將完整的 IPv6 封包放到 IPv4 裡面，讓封包變成 IPv4 Header + IPv6 Header + Data 的形式，並同時把 IPv4 的 Protocol 改成 41，告訴接收端裡面是 IPv6。但這樣帶來的問題是可能會使封包的大小超過 MTU，從而導致需要分片。

Subnet

早期的網路使用 Class 的方式來管理 IP 的分配，主要分為 :

class A (/8) : $2^{24}$ = 16,777,216
class B (/16) : $2^{16}$ = 65,536
class C (/24) : $2^{8}$ = 256

但這麼做有很多的問題，像是如果有公司需要申請 1000 個網址，那它就只能申請 class B，導致了六萬個網址的浪費，因此後來提出的 CIDR 使用了 subnet mask 的概念，不再分配 ABC，而是直接使用 /22 來獲得 1000 個網址。

舉例來說，有一個 IP 192.168.1.130 的遮罩是 255.255.255.128 (/25)，這就代表前 25 位決定了他在哪個子網，而後 7 位就是指在這個子網的哪個設備。而當封包進入到路由器時，路由器就會察看它的路由表並依據最長前綴來匹配。

而有些 IP 則有一些特殊的意義，如 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16 就是專供內部網路使用，而 127.0.0.0/8 則不會離開網路卡 (127.0.0.1 常用於 localhost)。

到目前為止，我們已經了解了 IP 的格式以及用途，接下來會介紹一些與 IP 相關的常見協議。

DHCP

DHCP 的全名是 Dynamic Host Configuration Protocol，顧名思義，它可以動態分配 IP 跟一些相關的設定。

在早期沒有 DHCP 的時候，電腦獲取 IP 的方式是使用像 RARP 或是 BOOTP 的協議來取得 IP，但這兩個協議都有一些缺點 :

RARP 只能分配 IP 地址，無法提供其他資訊
BOOTP 基於 RARP 改善了只能分配 IP 的缺點，但仍然需要手動綁定 MAC 地址跟 IP 地址

由於後來可以聯網的設備越來越多，管理員無法手動一一管理這些配對，因此就出現了 DHCP，相當於自動把一個 IP 租給你一段時間。

DHCP 的步驟如下 :

電腦發送 DHCP 廣播
DHCP Server 回覆 IP
由於可能收到多組回覆，因此電腦挑要的那個 IP 回覆確定
DHCP Server 回覆確定

除了 IP 之外，DHCP 還會回傳 Default Gateway 跟 DNS Server 等等的資訊，可以透過 ipconfig 查看。

ipconfig /all

Wireless LAN adapter Wi-Fi:

   Connection-specific DNS Suffix  . :
   Description . . . . . . . . . . . : Intel(R) Wi-Fi 6 AX201 160MHz
   Physical Address. . . . . . . . . : 70-D8-23-B6-7A-1F
   DHCP Enabled. . . . . . . . . . . : Yes
   Autoconfiguration Enabled . . . . : Yes
   IPv6 Address. . . . . . . . . . . : 2402:7500:59a:faf6:fc83:a05:5a31:5b4e(Preferred)
   Temporary IPv6 Address. . . . . . : 2402:7500:59a:faf6:54df:6c46:ce41:a700(Preferred)
   Link-local IPv6 Address . . . . . : fe80::b9d:feaf:a050:97e8%19(Preferred)
   IPv4 Address. . . . . . . . . . . : 10.126.52.186(Preferred)
   Subnet Mask . . . . . . . . . . . : 255.255.255.0
   Lease Obtained. . . . . . . . . . : Friday, January 16, 2026 8:16:27 AM
   Lease Expires . . . . . . . . . . : Friday, January 16, 2026 10:16:22 AM
   Default Gateway . . . . . . . . . : fe80::d4f6:bdff:fe18:86b8%19
                                       10.126.52.171
   DHCP Server . . . . . . . . . . . : 10.126.52.171
   DHCPv6 IAID . . . . . . . . . . . : 309385251
   DHCPv6 Client DUID. . . . . . . . : 00-01-00-01-2C-8E-E0-8A-08-BF-B8-15-4A-8C
   DNS Servers . . . . . . . . . . . : 8.8.8.8
                                       1.1.1.1
                                       2402:7500:59a:faf6::db
   NetBIOS over Tcpip. . . . . . . . : Enabled

IPv4 Address: 電腦被分配到的 IP 位址
Subnet Mask: 子網路遮罩
Default Gateway: 預設閘道，當封包不是發送到本地網路時，會送到這個位址
DNS Servers: DNS 伺服器的位址，用來解析網域名稱

NAT

IPv4 是一個誕生在 1980 年代的協議，當時認為 $2^{32}$ 次方的 IP 地址 (43 億) 足以讓全世界所有的設備都連上網路，但不曾想網路在後來出現了爆炸性的增長，導致 IP 地址快速接近枯竭。而當時的 IPv6 才剛處於起步狀態，因此迫切的需要一個臨時解決方案來處理地址耗盡的問題，而 NAT (Network Address Translation) 正是在這樣的背景下誕生的。

NAT 的做法是不需要每台電腦都有一個固定的 IP，而是把 IP 分成公有 IP 跟私有 IP，每個機構或家庭只需要一個公有 IP 即可。

當有網路請求出去的時候，路由器會自動記錄一組映射 (ip:port)，如將本地網路的 10.126.52.186:8080 映射成 49.218.144.209:22222，返回時也是一樣，這樣就能大幅減少公有 IP 的需求。

ARP

在網路分層的時候有提到過，網路的第二層需要 MAC 地址來幫助轉發，而 ARP 就是透過 IP 地址尋找 MAC 地址的協議。

ARP 的步驟如下 :

發送人會先檢查自己本地的 ARP 表，如果沒有就會發送 ARP 廣播
收件人收到廣播後就會回傳自己的 MAC 地址
發送人將收到的 MAC 地址存到自己的 ARP 表中

可以使用 arp -a 查看自己的 arp 表。

arp -a

Interface: 10.126.52.186 --- 0x13
  Internet Address      Physical Address      Type
126.52.171         d6-f6-bd-18-86-b8     dynamic
126.52.255         ff-ff-ff-ff-ff-ff     static
0.0.22            01-00-5e-00-00-16     static
0.0.251           01-00-5e-00-00-fb     static
0.0.252           01-00-5e-00-00-fc     static
255.255.250       01-00-5e-7f-ff-fa     static
255.255.255       ff-ff-ff-ff-ff-ff     static

ICMP

前面提到過，IP 協議只負責盡最大努力將封包傳送到目的地，它不保證一定會送到，也不會告訴你中途發生了甚麼，而有時我們又需要這些資訊來幫助我們排查問題，這時候就需要用到 ICMP (Internet Control Message Protocol) 協議。

ICMP 也是一個屬於網路層的協議，但它與 TCP / UDP 協議相同，都是包在 IP 協議之中，其中 Type 跟 Code 兩個欄位會包含一些有用的資訊，詳細可以參考維基百科。

當路由器收到一個無法處理的封包，如太長或找不到目標時，就會丟棄該封包並回傳一個 ICMP 封包告訴發送端，而我們就可以透過回傳的資訊來定位問題。

Ping

ping 是一個常用於檢測網路的常用工具，它可以告訴我們網路是否可以連線、封包的遺失率以及延遲。

ping 的做法就是發送一個 ICMP Type 8 (Echo Request) 的封包，並塞到 IP 中發送，接收方收到就會回傳 ICMP Type 0 (Echo Reply) 給發送方。

下面會用 ping 發送 3 次指令給 8.8.8.8，並用 tcpdump 觀察結果 :

ping -c 3 8.8.8.8

PING 8.8.8.8 (8.8.8.8) 56(84) bytes of data.
64 bytes from 8.8.8.8: icmp_seq=1 ttl=115 time=254 ms
64 bytes from 8.8.8.8: icmp_seq=2 ttl=115 time=196 ms
64 bytes from 8.8.8.8: icmp_seq=3 ttl=115 time=36.8 ms

--- 8.8.8.8 ping statistics ---
3 packets transmitted, 3 received, 0% packet loss, time 2002ms
rtt min/avg/max/mdev = 36.809/162.092/253.769/91.705 ms

sudo tcpdump -v -n -i eth0 icmp

tcpdump: listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
28:46.384282 IP (tos 0x0, ttl 64, id 32032, offset 0, flags [DF], proto ICMP (1), length 84)
28.35.229 > 8.8.8.8: ICMP echo request, id 801, seq 1, length 64
28:46.503464 IP (tos 0x60, ttl 115, id 0, offset 0, flags [none], proto ICMP (1), length 84)
8.8.8 > 172.28.35.229: ICMP echo reply, id 801, seq 1, length 64
28:47.385838 IP (tos 0x0, ttl 64, id 32085, offset 0, flags [DF], proto ICMP (1), length 84)
28.35.229 > 8.8.8.8: ICMP echo request, id 801, seq 2, length 64
28:47.533233 IP (tos 0x60, ttl 115, id 0, offset 0, flags [none], proto ICMP (1), length 84)
8.8.8 > 172.28.35.229: ICMP echo reply, id 801, seq 2, length 64
28:48.387770 IP (tos 0x0, ttl 64, id 32091, offset 0, flags [DF], proto ICMP (1), length 84)
28.35.229 > 8.8.8.8: ICMP echo request, id 801, seq 3, length 64
28:48.536306 IP (tos 0x60, ttl 115, id 0, offset 0, flags [none], proto ICMP (1), length 84)
8.8.8 > 172.28.35.229: ICMP echo reply, id 801, seq 3, length 64

Traceroute

traceroute 指令可以觀察封包在網路上會經過那些路由器，它是透過 IP 標頭中的 TTL 來實現的。

每當封包經過一個路由器的時候，TTL 就會減一，而 traceroute 就是利用這點。第一次它會發送 TTL = 1 的封包，等收到超時訊息之後就能確定第一個路由器的 IP，接著他再發送 TTL = 2 的封包，就可以用同樣的方式獲得第二台路由器的 IP，依此類推。

備註

在不同平台上 traceroute 會有不同的實作方式，如在 Windows 中預設是使用 ICMP，而在 Mac / Linux 則是預設使用 UDP。

sudo traceroute -I 1.1.1.1

172.28.32.1 (172.28.32.1)  0.244 ms  0.196 ms *
* * *
* * *
* * *
* * *
* * *
60-199-4-177.static.tfn.net.tw (60.199.4.177)  124.436 ms  124.436 ms  124.435 ms
60-199-3-194.static.tfn.net.tw (60.199.3.194)  128.461 ms  128.462 ms  128.460 ms
60-199-14-97.static.tfn.net.tw (60.199.14.97)  128.236 ms  128.206 ms  128.189 ms
60-199-24-138.static.tfn.net.tw (60.199.24.138)  128.171 ms * *
* * one.one.one.one (1.1.1.1)  40.160 ms

sudo tcpdump -n -v -i eth0 icmp

tcpdump: listening on eth0, link-type EN10MB (Ethernet), snapshot length 262144 bytes
10:15.669587 IP (tos 0x0, ttl 1, id 15131, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 1, length 40
10:15.669594 IP (tos 0x0, ttl 1, id 15132, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 2, length 40
10:15.669603 IP (tos 0x0, ttl 1, id 15133, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 3, length 40
10:15.669625 IP (tos 0x0, ttl 2, id 15134, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 4, length 40
10:15.669633 IP (tos 0x0, ttl 2, id 15135, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 5, length 40
10:15.669641 IP (tos 0x0, ttl 2, id 15136, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 6, length 40
10:15.669789 IP (tos 0x0, ttl 128, id 6, offset 0, flags [none], proto ICMP (1), length 88)
28.32.1 > 172.28.35.229: ICMP time exceeded in-transit, length 68
        IP (tos 0x0, ttl 1, id 15131, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 1, length 40
10:15.669789 IP (tos 0x0, ttl 128, id 7, offset 0, flags [none], proto ICMP (1), length 88)
28.32.1 > 172.28.35.229: ICMP time exceeded in-transit, length 68
        IP (tos 0x0, ttl 1, id 15132, offset 0, flags [none], proto ICMP (1), length 60)
28.35.229 > 1.1.1.1: ICMP echo request, id 1105, seq 2, length 40

這裡由於太長就只擷取一部分，但可以觀察到，每個 TTL traceroute 都會發送三次，而路由器也確實有回覆 ICMP time exceeded in-transit。
