Database Storage

Database Storage​

這堂課會專注在 disk-oriented 的 DBMS 上，即假設所有的資料都會被存在 non-volatile 的硬碟上。

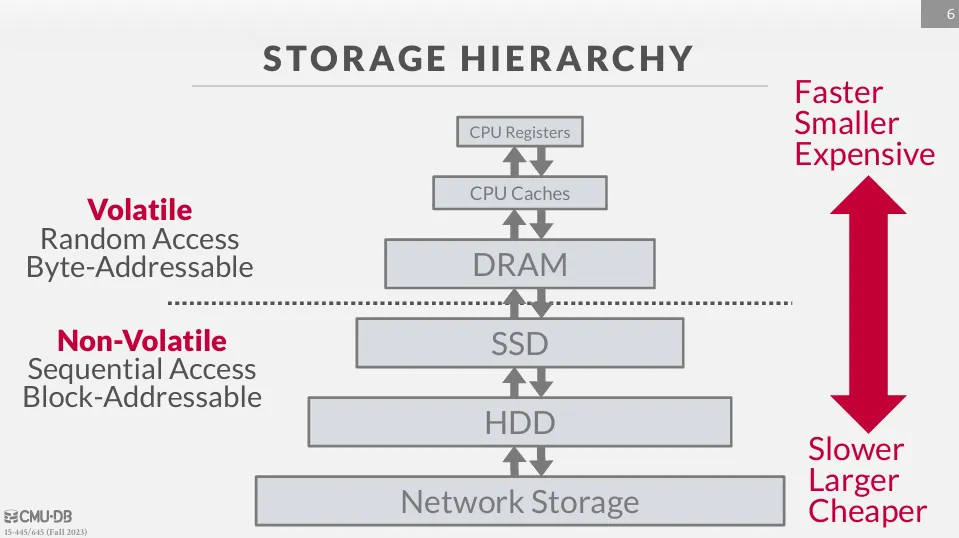

電腦的儲存結構是 hierarchical 的，越靠近上方的儲存設備離 CPU 越近，速度也越快，如下圖所示 :

storage

速度的比較如下 :

speed

volatile 與 non-volatile 的區別如下 :

  • volatile :
    • 當電源關閉時，資料會遺失
    • 支持快速的 random access，可以由 byte address 直接存取
  • non-volatile :
    • 當電源關閉時，資料不會遺失
    • 資料主要以 block 或是 page 的形式存在硬碟上
    • 如果我們想要存取某個資料，我們需要將 page 讀進記憶體中，然後再透過 offset 來存取我們想要的資料
    • 通常擅於使用 sequential access 來存取資料

除此之外，也有一種較為少見的持久性記憶體，像是 Intel 的 Optane，但不在本課程的討論範圍內。

Disk-Oriented DBMS Overview​

overview

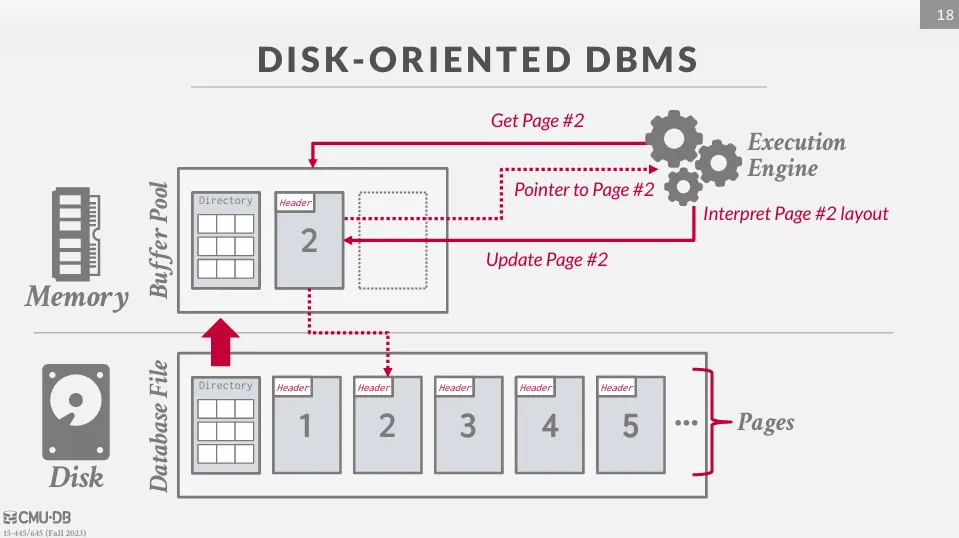

在資料庫中，所有的資料都會在硬碟上固定大小的 page 中， 第一頁是目錄頁，可以告訴我們那些檔案被放在哪裡。

當 execution engine 需要存取某個資料時， buffer pool 會先從 disk 中讀取目錄，並且依據目錄中的資訊把 page 讀進記憶體中， 最後再返還給 execution engine 這個 page 的 pointer。

DBMS vs OS​

DBMS 希望可以管理超過記憶體大小的資料，並且在讀取時不要有停頓。

從 high-level 的設計來看，DBMS 就像 virtual memory 一樣，有一個很大的 address space 和作業系統從硬碟引入 page 的地方。

作業系統提供了 mmap 這個函式，可以讓我們把硬碟中的資料映射到記憶體中，但是基於正確性以及性能的考慮，我們幾乎不會在 DBMS 中使用 mmap，特別是需要寫入時 (read-only 可以考慮使用)，主要會包括以下幾個問題 :

  • transaction 的安全性 : OS 會在任何時間點把 dirty page 寫回硬碟，影響 DBMS 的 ACID
  • IO 停頓 : DBMS 不知道哪些頁面在內存中，在 page fault 時，OS 會使線程停頓
  • 錯誤處理 : 難以驗證頁面，任何訪問都可能導致 DBMS 必須處理 SIGBUS 信號
  • 性能問題 : OS 無法知道 DBMS 的查詢，因此無法最佳化處理順序

我們可以改為使用以下的方式 :

  • madvise : 告訴 OS 我們需要哪些頁面
  • mlock : 告訴 OS 哪些頁面不能被寫入
  • msync : 通知 OS 將某些記憶體寫到硬碟上

DBMS 幾乎不會使用 OS 自帶的硬碟管理機制，這是因為 DBMS 可以比 OS 知道更多的事情，因此可以更好的提升效率，包括 :

  • 將 dirty page 寫回硬碟的時機
  • prefetch
  • buffer replacement policy (當 buffer pool 滿了時，要釋放哪些頁面)
  • thread / process scheduling

File Storage​

DBMS 會將所有資料儲存成一個或多個檔案，OS 並不會知道怎麼解讀這些檔案。

storage manager 會負責管理這些檔案，追蹤那些資料被寫到了哪個 page 上，以及那些 page 還有空間等等。

Database Page​

DBMS 會將一個或多個檔案中固定大小的區域稱為 page，page 可以包含不同種類的資料，像是 table 的資料、索引、log 等等，不同種類的資料通常不會被存在一個 page 中。

每個頁面都有一個獨立的 identifier，DBMS 會透過 indirection layer 將 page id 與 file path 跟 offset 對應起來。

在 DBMS 中有三種不同的 page :

  • Hardware page : 通常是 4kb
  • OS page : 4kb
  • Database page : 1-16kb

不同的 DBMS 有不同的 page size， 像是 MySQL 使用 16kb，而 PostgreSQL 使用 8kb。

同時 DBMS 也有不同的儲存頁面的方式，常見的有 :

  • Heap File Organization
  • Tree File Organization
  • Sequential / Sorted File Organization (ISAM)
  • Hashing File Organization

Database Heap File​

heap file 是一個無序的集合，裡面的 tuple 都是隨機排序的， 我們需要知道怎麼找到 DBMS 需要的 page 的位置。

有兩種方式可以定位一個 page :

  • Linked List
  • Page Directory

Linked List​

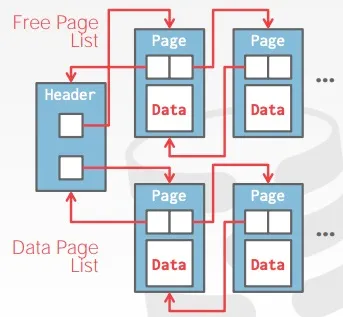

有一個 header page 儲存指向 free page 和 data page 的指標，但如果要找到某個 page 需要從頭開始找。

範例如下圖所示 :

linked-list

Page Directory​

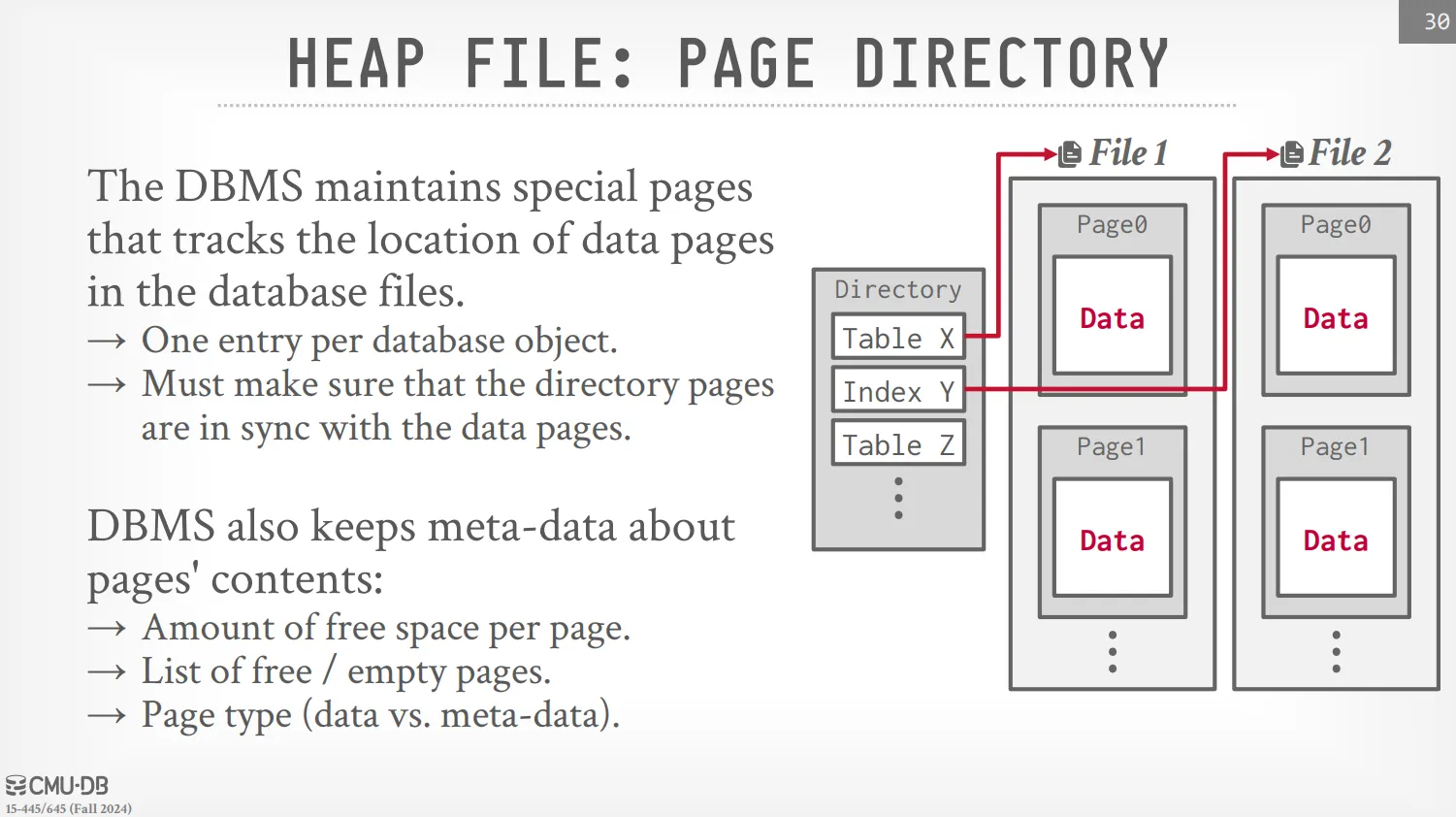

儲存一個目錄頁，用於告訴我們那些 page 是存在哪裡，DBMS 需要保證 directory page 跟 data page 是同步的。

範例如下圖所示 :

page-directory

Page Layout​

每個 page 會被分成 header 跟 data 兩個部分，如下圖所示 :

page-layout

Page Header​

在 header 中會包含以下資訊 :

  • page size
  • DBMS version
  • checksum
  • transaction visibility
  • compression information

有些資料庫也會儲存一些統計值等等。

Page Data​

對於 data 部分，有以下幾種儲存方式 :

  • Tuple-oriented storage
  • Log-structured storage
  • Index-organize storage

Tuple-oriented Storage​

Tuple-oriented storage 是一種最常見的儲存方式，將每個 tuple 儲存在 page 中。

有兩種常見的方式可以儲存 tuple :

  • Strawman Idea
  • Slotted Page
Strawman Idea​

strawman

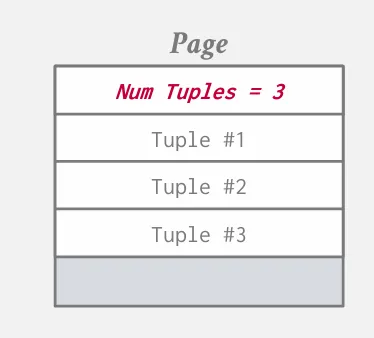

在 header 中記錄 tuple 的數量，並持續往下寫入 tuple。

這個方法有兩個明顯的缺點

  • 當刪除 tuple 時，每次新增新的 tuple 就需要遍歷整個 page
  • 當欄位有可變長度的時會無法處理
Slotted Page​

slotted-page

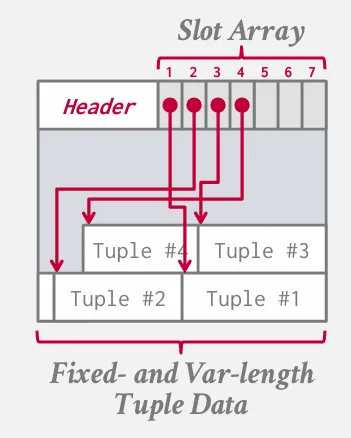

在 header 中會有一個 slot array，記錄每個 tuple 的 offset 以及長度。

  • 新增 tuple 時，先新增一個 slot 到 slotted array 中，然後再寫入 tuple，並由兩端向中間生長，這樣當兩者相遇的時候就知道 page 已經滿了
  • 刪除 tuple 時，只需要將 slot array 中的 slot 移除即可
  • 如果我們要進行壓縮，可以將所有的 tuple 移到一端，然後更新 slot array

Log-structured Storage​

在 tuple-oriented storage 中，有一些問題無法被解決

  • fragmentation : 當 tuple 被刪除時，會造成空洞，或者是只有一個 tuple 的 page
  • useless disk IO : 當更新 tuple 時，會需要 load 一整個 page
  • random disk IO : 當一次要更新很多 tuple 時，會需要讀取很多個不同的 page

log-structured storage 是一種解決這些問題的方式，它不會更新原本的 page，而是將更新的內容寫到新的 page 上，這種方式原本被稱作 log-structured merge tree (LSM tree)。

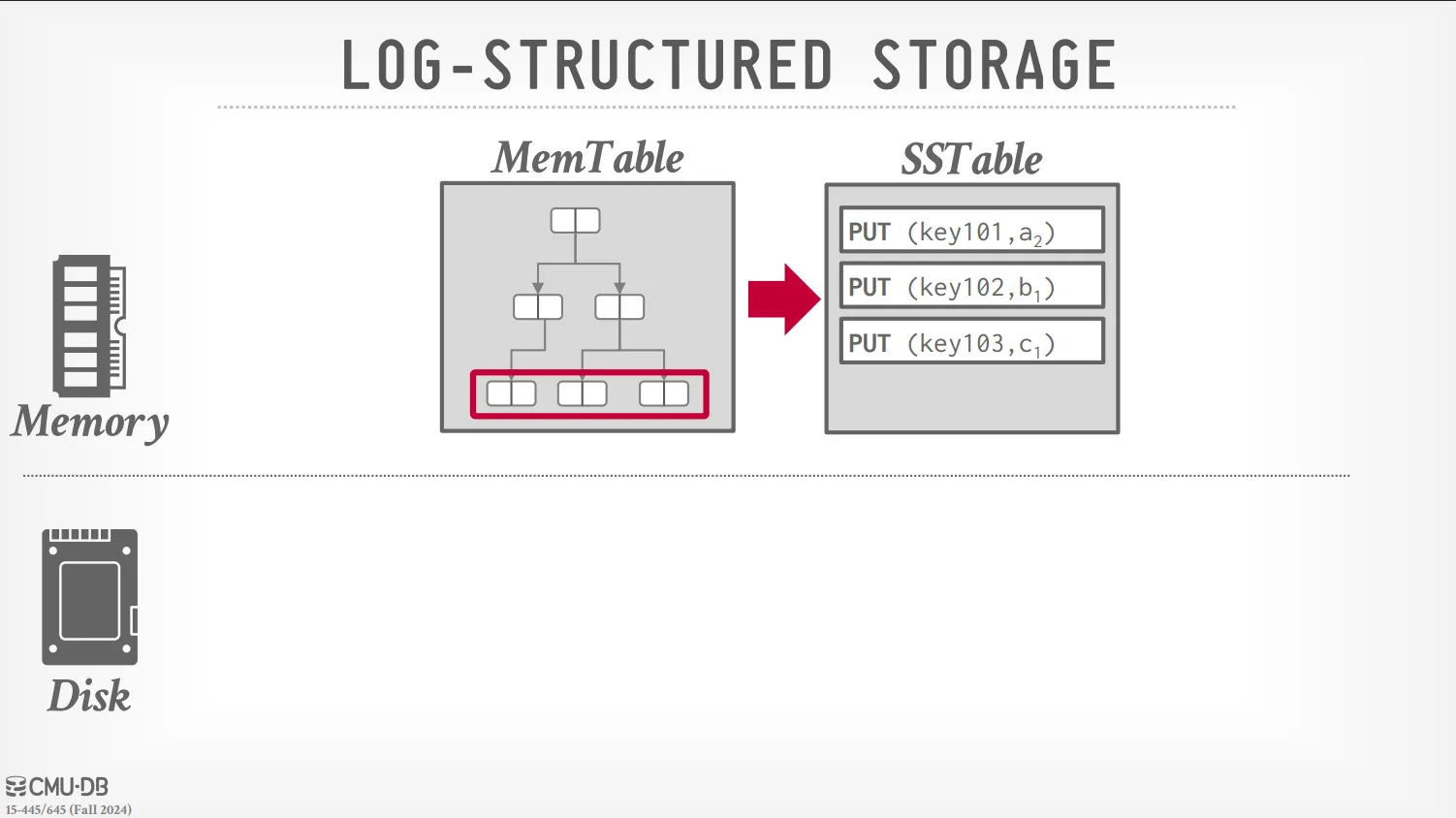

在這個儲存模式下，DBMS 不會再維護 tuple，而是將所有的變更按照時間順序寫到 log 中，然後再依照順序寫到 disk 上，要注意的是，一旦寫到 disk 上，就無法再更改，一般情況下會在 page 被填滿時才會寫到 disk 上，但在 transaction commit 時也會直接寫到 disk 上。

log-structured

這種方式的優點在於更新、刪除的速度都很快，但是如果遇到查詢的話，就需要從頭開始讀取 log， 因此通常會搭配 index 來使用。

log-structured-2

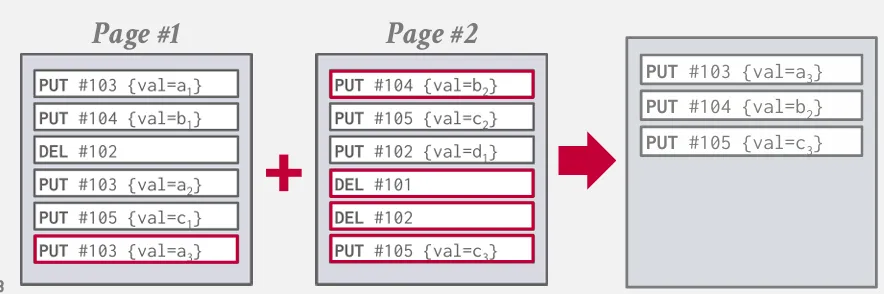

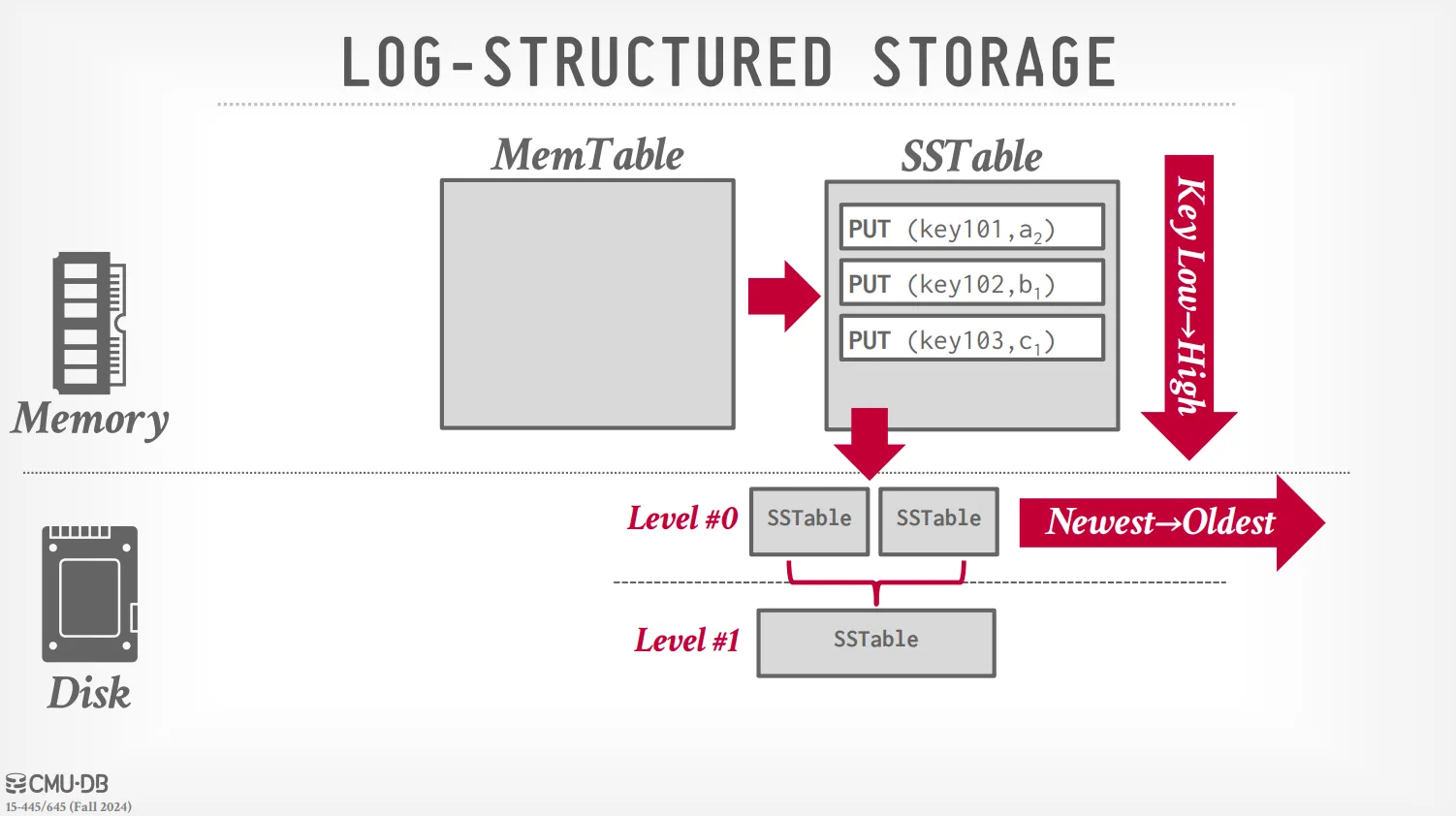

為了減少所需的空間，DBMS 會定期將 log 進行壓縮，並且將相同的操作合併在一起。 在經過合併後，我們就不需要維護原本的時間順序了 (因為每個 key 都只剩下一個 value)，DBMS 會將其依照 id 來進行排序，這種資料結構叫做 Sorted String Table (SSTables)。

log-structured-3

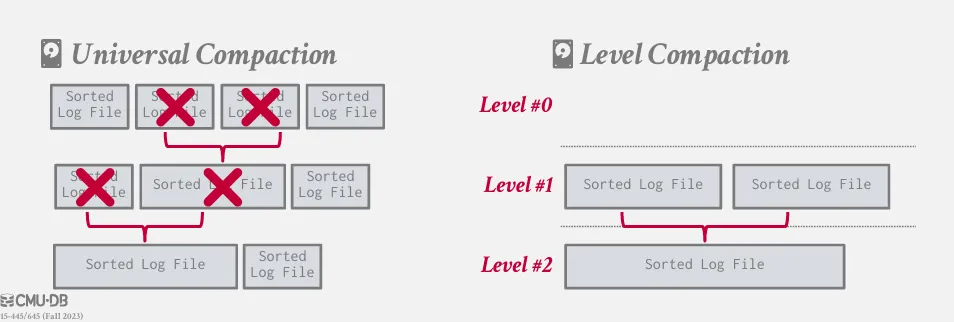

壓縮的方法有兩種 :

  • universal compaction
  • level compaction

log-structured-4

Log-structured storage 因為 RockDB 的出現而變得相當常見，但也有一些問題 :

  • Write Amplification
  • Compaction Overhead

Index-organized Storage​

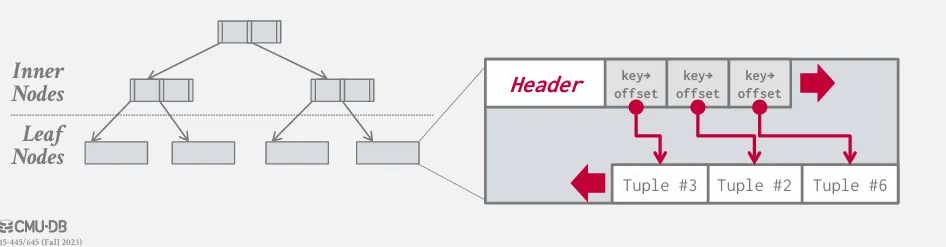

不管是 tuple-oriented storage 還是 log-structured storage，都需要透過 index 來進行查詢。 在 index-organized storage 中，我們會將 tuple 當成 index 中的值， 並且使用類似 slot page 的方式來儲存，同時依據 key 來進行排序。

index-organized

Tuple Layout​

tuple-layout

在 tuple-oriented storage 中，tuple 也是由 header 和 data 兩個部分組成。

通常情況下，資料擺放的順序會是 create table 時的順序，但是為了提高效能，DBMS 有可能會將關聯的表的內容先 join，這種模式叫做 denormaliza，好處是可以減少 IO 次數，缺點是會增加更新時的複雜度。

DBMS 會將每個 tuple 設定一個 id 代表他在資料庫中的具體位置，通常是由 page_id + offset/slot 組合而成，如 postgres 中的 ctid。

-- postgres 16
CREATE TABLE test (id INT, name VARCHAR(10));
INSERT INTO test VALUES (1, 'a'), (2, 'b'), (3, 'c');

SELECT ctid, * FROM test;
-- result
ctid  | id | name
-------+----+------
 (0,1) |  1 | a
 (0,2) |  2 | b
 (0,3) |  3 | c
(3 rows)
-- ctid 代表 (page, slot) 的位置，如 (0,1) 代表 page 0 的第一個 slot

DELETE FROM test WHERE id = 2;
SELECT ctid, * FROM test;
-- result
ctid  | id | name
-------+----+------
 (0,1) |  1 | a
 (0,3) |  3 | c
(2 rows)
-- 可以看到 id = 2 的 tuple 被刪除了，但 id = 3 的 ctid 仍然是 (0,3)

INSERT INTO test VALUES (2, 'b');
SELECT ctid, * FROM test;
-- result
ctid  | id | name
-------+----+------
 (0,1) |  1 | a
 (0,3) |  3 | c
 (0,4) |  2 | b
(3 rows)
-- 可以看到 id = 2 的 ctid 是 (0,4)

VACUUM FULL test;
SELECT ctid, * FROM test;
-- result
ctid  | id | name
-------+----+------
 (0,1) |  1 | a
 (0,2) |  3 | c
 (0,3) |  2 | b
(3 rows)
-- 執行 VACUUM FULL 之後，ctid 會重新排序

Tuple Header​

header 包含了 NULL 的 bitmap 以及 transaction visibility，data 則是真正的資料。

Tuple Data​

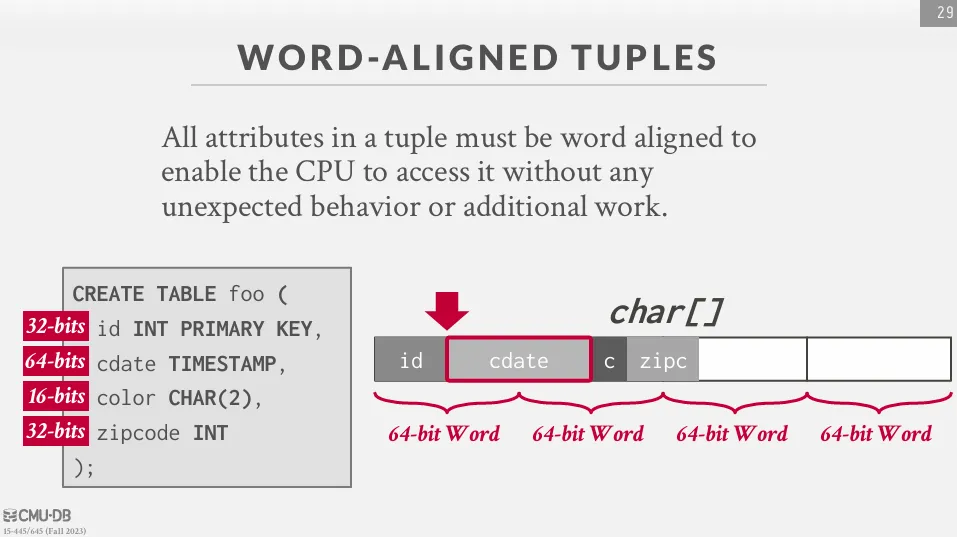

DBMS 需要保證這些資料是對齊的，以免出現一些非預期的行為。

tuple-storage

如果讀到邊界的資料，會依據電腦的架構有不同的處理方式

  • Perform Extra Reads : 執行兩次讀取並且合併
  • Random Reads : 隨機返回不正確的結果
  • Reject : 拒絕讀取

要處理這個問題，有兩種解決方式 :

  • padding
  • reordering

Padding​

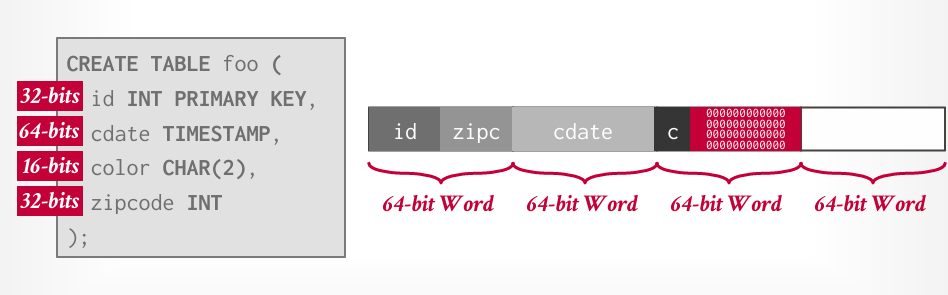

在每個 tuple 的後面加上 padding，使其對齊。

padding

Reordering​

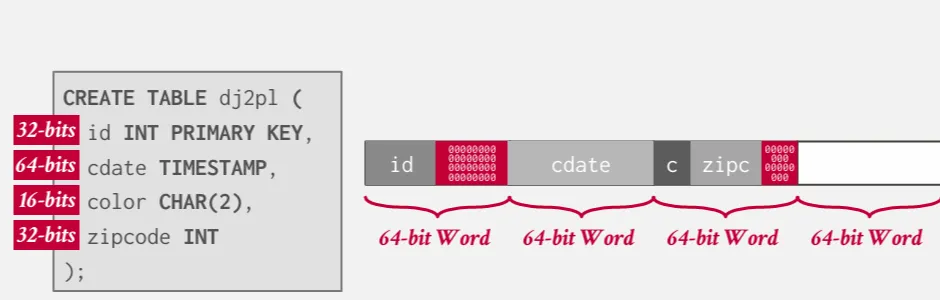

將資料重新排序 (可能需要再填充)，使其對齊。

reordering

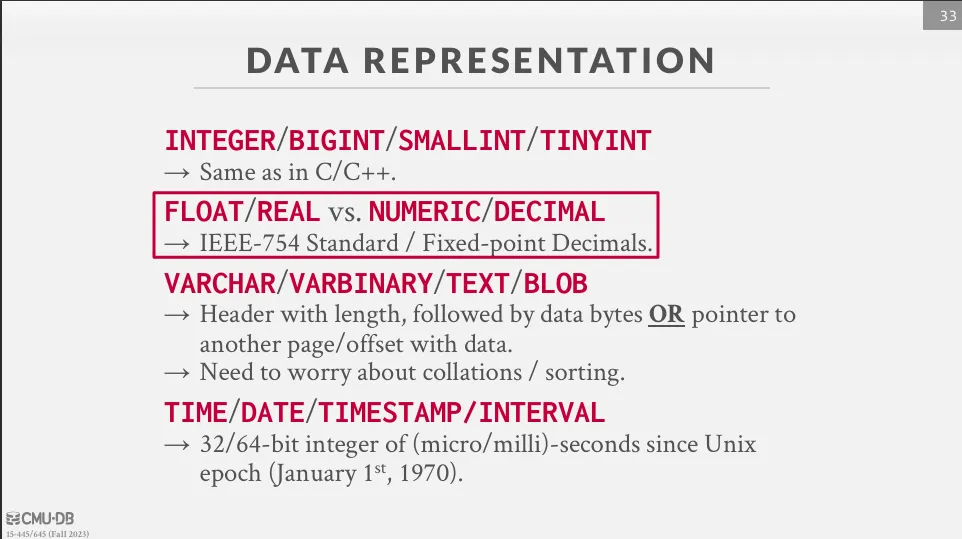

Data Representation​

data-representation

Integer​

使用 C/C++ 原生的 type 來表示，是固定長度的。

如 INTEGER、BIGINT、SMALLINT、TINYINT

Variable Precision Number​

同樣使用 C/C++ 原生的 type 來表示，也是固定長度，但是跟 C/C++ 一樣，會遇到精確度的問題。

#include <stdio.h>

int main(int argc, char* argv[]) {
    float x = 0.1;
    float y = 0.2;
    printf("x+y = %.20f\n", x+y)
    printf("0.3 = %.20f\n", 0.3)
}

// =>
// x+y = 0.30000001192092895508
// 0.3 = 0.29999999999999998890

如 FLOAT

Fixed Precision Number​

如果需要精確的數字，可以使用 fixed precision number，但是在計算上會比較慢，通常每個 DBMS 都會自己實作 (如加減法和儲存方式)，所需的空間會依照精確度而有所不同。

// postgresql NUMERIC
typedef unsigned char NumericDigit;
typedef struct {
    int ndigits;           // # of Digits
    int weight;            // Weight of 1st Digit
    int scale;             // Scale Factor
    int sign;              // Positive/Negative/NaN
    NumericDigit * digits; // Digit Storage
} numeric;

如 NUMERIC、DECIMAL

NULL Data Type​

有三個常見的方式來表示 NULL :

  • NULL column bitmap header : 在 header 中有一個 bitmap 來表示哪些 column 是 NULL (最常見)
  • special value : 用一個特殊的值來表示 NULL 如 INT32_MIN
  • Per attribute NULL flag : 在每一個屬性前加入一個 flag 來表示是否為 NULL，會破壞 alignment (非常少見)

Large Value​

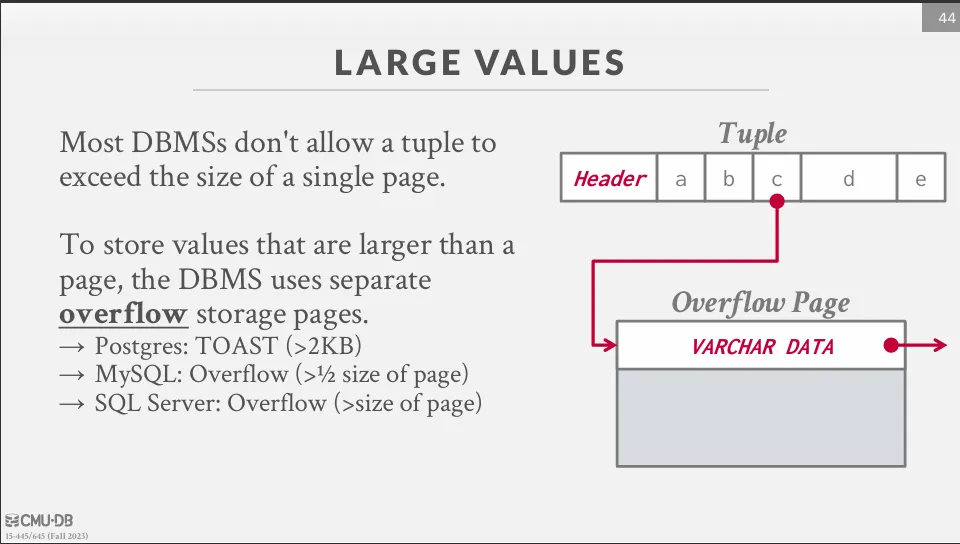

大多數 DBMS 不支援大於 page size 的 tuple，所以我們必須將資料儲存在獨立的 overflow / toast page，並且在 tuple 中儲存一個 pointer 指向這個 page。

large-value

External Value Store​

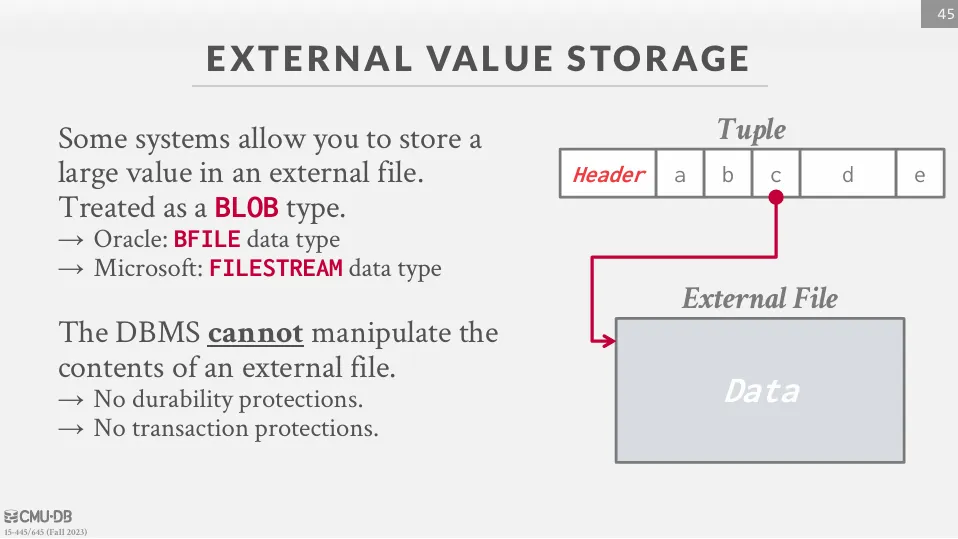

有些資料庫可以存取外部的檔案，這些檔案會被放在本地的路徑並儲存 URL，資料庫不能做任何更改，也不保證 transaction。

external-value-store
